Pangkalahatang -ideya:
Ang mga three-phase dry-type na mga transformer ay mga transformer ng kuryente na hindi gumagamit ng likidong insulating media (tulad ng langis), na nagbibigay ng isang ligtas at kapaligiran na alternatibo sa mga transformer na may langis. Ang mga dry-type na mga transformer ay gumagamit ng hangin o solidong materyales (tulad ng epoxy resin) sa halip na langis. Ang disenyo na ito ay lubos na nililimitahan ang panganib ng pagtagas ng langis at apoy, na ginagawang perpekto para sa panloob na pag -install sa mga komersyal, tirahan at pang -industriya na kapaligiran. Ang mga dry-type na mga transformer ay may mataas na pagiging maaasahan, mababang mga kinakailangan sa pagpapanatili at kakayahang umangkop sa iba't ibang mga kapaligiran. Ang mga ito ay lalong pinapaboran ng mga napapanatiling aplikasyon at sumakop sa isang mahalagang posisyon sa mga modernong sistema ng kuryente.
Pangunahing istraktura at prinsipyo ng pagtatrabaho:
Komposisyon ng istraktura ng pangunahing

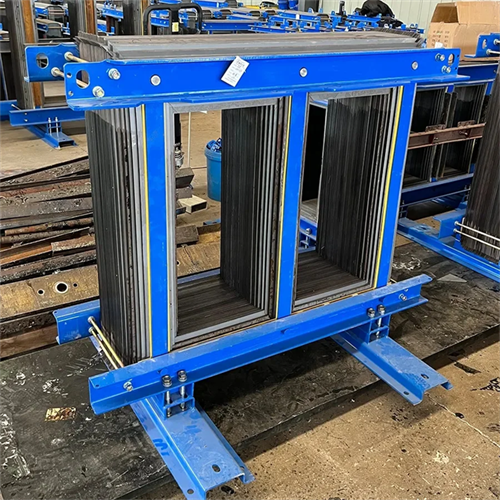

Core: Ginawa ng mataas na magnetic permeability silikon na mga sheet ng bakal upang mabawasan ang eddy kasalukuyang pagkalugi at matiyak ang mahusay na magnetic flux transfer.
Paikot-ikot: Ang mataas na boltahe at mababang-boltahe na paikot-ikot ay nakapaloob sa epoxy resin o iba pang solidong mga insulating na materyales upang mapahusay ang tibay at paglaban sa mga kadahilanan sa kapaligiran. Ang mga conductor ng aluminyo o tanso ay karaniwang ginagamit.

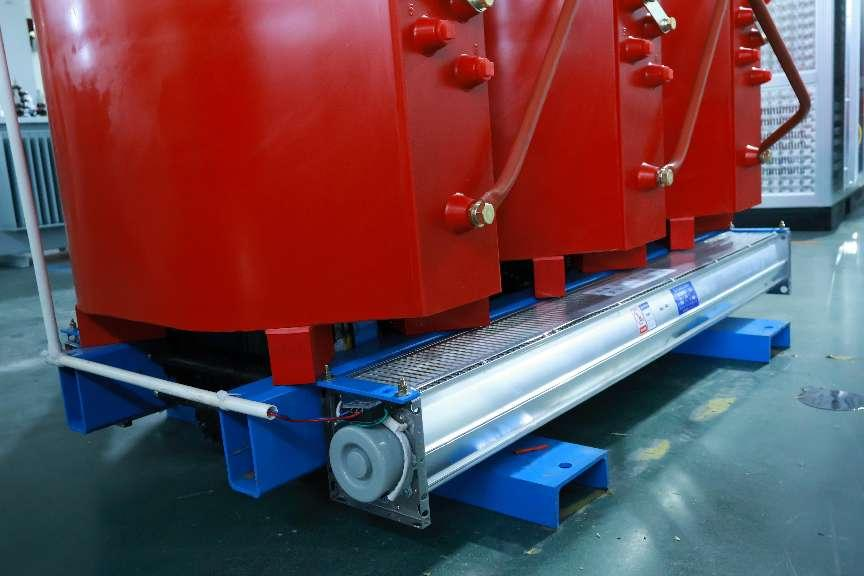

Sistema ng paglamig: umasa sa natural na kombeksyon (AN) o sapilitang paglamig ng hangin (AF) sa pamamagitan ng mga tagahanga.Natural Air Cooling (AN): nakasalalay sa natural na kombeksyon ng hangin upang mawala ang init, na may isang simpleng istraktura at mababang ingay. Sapilitang Paglamig ng Air (AF): Pabilisin ang daloy ng hangin sa pamamagitan ng built-in na tagahanga, nagpapabuti ng kahusayan sa pagwawaldas ng init, at pinapayagan ang mga panandaliang overload na operasyon. Ang ilang mga disenyo ay gumagamit ng mga materyales na lumalaban sa init upang makontrol ang init.
Proteksyon ng Pabahay: Ang masungit na pabahay na gawa sa hindi kinakalawang na asero o pinahiran na metal ay pinoprotektahan ang mga panloob na sangkap mula sa alikabok, kahalumigmigan at pinsala sa makina.
Prinsipyo ng Paggawa:
Ang pangunahing prinsipyo ng pagtatrabaho ng mga dry-type na mga transformer ay batay sa batas ng Faraday ng electromagnetic induction. Kapag ang alternating kasalukuyang dumadaan sa pangunahing paikot -ikot (pangunahing coil) ng transpormer, ang isang alternating magnetic flux ay nabuo sa iron core, na kung saan ay nagpapahiwatig ng isang puwersa ng electromotive (boltahe) sa pangalawang paikot -ikot (pangalawang coil). Sa pamamagitan ng pag -aayos ng ratio ng pagliko ng pangunahing paikot -ikot sa pangalawang paikot -ikot, ang boltahe ay maaaring dagdagan (mapalakas) o nabawasan (bumaba).
Pangunahing mga teknikal na tampok:
FIREPROOF: Nilagyan ng mga de-kalidad na materyales ng pagkakabukod upang maalis ang mga panganib sa sunog, angkop ito para sa mga komersyal na sentro o kapaligiran na may mataas na trapiko.
Mababang pagpapanatili: Walang kinakailangang pagsusuri sa langis o pagsubaybay sa pagtagas, na binabawasan ang mga gastos sa operating.
Kakayahang Kapaligiran: Lumalaban sa kahalumigmigan, alikabok at kemikal, na angkop para sa iba't ibang mga malupit na kondisyon.
Kahusayan ng enerhiya: Ang advanced na disenyo ay maaaring makamit ang hanggang sa 98% na kahusayan at mababang pagkalugi ng walang pag-load.
Compact Design: Magaan at pag-save ng espasyo, ito ay angkop para sa pag-install sa mga kapaligiran na napipilitan sa espasyo.
Mga istrukturang anyo ng mga dry-type na mga transformer:
1. Buksan ang Uri: Ito ay isang karaniwang ginagamit na form. Ang katawan nito ay nasa direktang pakikipag -ugnay sa kapaligiran. Ito ay angkop para sa mga lugar na may medyo mataas na kahalumigmigan at pamantayan sa temperatura. Kadalasan, mayroong dalawang pamamaraan ng paglamig: air self-cooling at paglamig ng hangin.

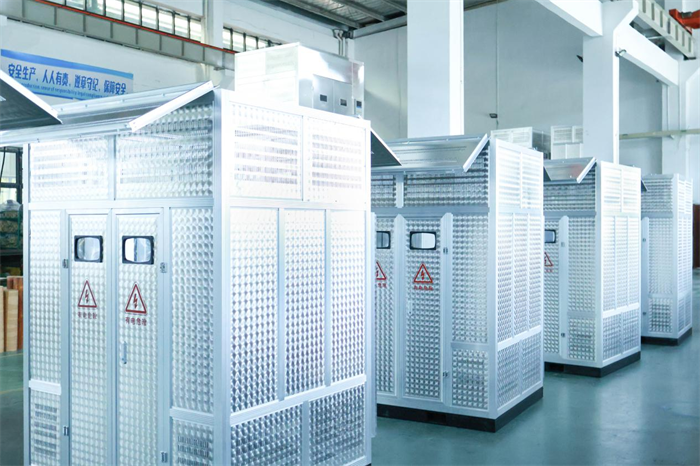

2. Isinara ang uri: Ang katawan ay nasa isang saradong shell at hindi direktang makipag -ugnay sa kapaligiran. Ang mga kondisyon ng dissipation ng init ay mahirap. Ito ay pangunahing ginagamit sa pagmimina at kabilang sa uri ng pagsabog-patunay).

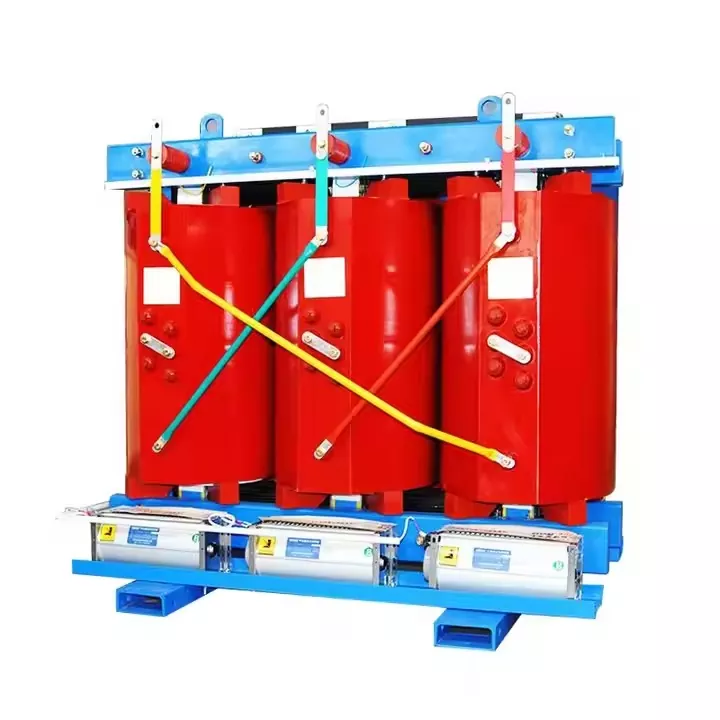

3. Uri ng Casting: Epoxy resin o iba pang paghahagis ng dagta ay ginagamit bilang pangunahing pagkakabukod. Mayroon itong isang simpleng istraktura at maliit na sukat. Ito ay angkop para sa mga transformer na may mas maliit na kapasidad.
Pagpili ng Dry Type Transformer:
1. Uri ng pag -load
Maginoo na naglo-load (tulad ng mga komersyal na gusali at pabrika): Ang pamantayang pamamahagi ng mga dry-type na mga transformer ay ginustong.
Mga espesyal na naglo -load (tulad ng mga inverters, kagamitan sa rectifier, at bagong koneksyon sa grid ng enerhiya): Ang harmonic suppression o mataas na labis na labis na kapasidad ng mga transformer ay kailangang ipasadya.
Impact na naglo-load (tulad ng mga hurno ng arko at cranes): Piliin ang mga modelo na may malakas na pagpapaubaya ng short-circuit at kalabisan ng kapasidad ng reserba.
2.Installation environment
Panloob/nakapaloob na puwang: Kailangang isaalang -alang ang mga kondisyon ng bentilasyon, bukas (AN/AF) o disenyo ng sarado (CST).
Panlabas/malupit na kapaligiran (Mataas na kahalumigmigan, spray ng asin, alikabok): Ang antas ng proteksyon ng IP55, mga paikot-ikot na mga paikot-ikot na cast, at mga anti-condensation heaters ay napili.
Flammable at explosive na lugar (tulad ng mga mina at kemikal na halaman): Piliin ang mga modelo ng sertipikadong pagsabog-patunay (tulad ng ex d IIB T4).
Hinaharap na pag-unlad ng mga dry-type na mga transformer:
Mataas na kahusayan at pag -save ng enerhiya at aplikasyon ng mga bagong materyales
1.Popularization ng mga amorphous alloy cores
Ang pagkawala ng walang pag-load ng amorphous alloy dry-type na mga transformer ay 60% ~ 80% na mas mababa kaysa sa tradisyonal na mga sheet ng silikon na bakal. Sa hinaharap, habang bumababa ang gastos ng mga amorphous na materyales, ang pagbabahagi ng merkado ay tataas nang malaki.
2.Exploration ng mga superconducting material
Ang mga high-temperatura na superconducting (HTS) na paikot-ikot ay maaaring magpadala ng kuryente na may halos zero na pagtutol. Kasalukuyan silang nasa yugto ng laboratoryo, at ang komersyalisasyon ay nangangailangan ng pagsira sa bottleneck ng mga mababang sistema ng paglamig.
3.ENInvironmentally friendly insulating material
Ang mga resins na batay sa bio, ang silicone goma at iba pang mga nakasisira na materyales ay pinapalitan ang tradisyonal na mga resin upang mabawasan ang mga bakas ng carbon.
Ang mga materyales na retardant na flame ng Halogen (tulad ng ceramic silicone goma) ay nakakatugon sa mahigpit na mga regulasyon sa kapaligiran tulad ng EU ROHS 3.0.
Konklusyon
Ang mga three-phase dry-type na mga transformer ay mahalaga sa pagsulong ng ligtas, sustainable at smart grids. Ang pagharap sa mga oportunidad sa hinaharap at mga hamon, ang Lugao Power Co, Ltd ay patuloy na magbabago at pagbutihin ang teknolohiya ng pagmamanupaktura. Nakatuon ito upang matugunan ang mga kinakailangan sa pamamahagi ng kuryente ng mga customer sa buong mundo at paglikha ng mga cut-edge na dry-type na mga transformer na nagsisilbi sa hinaharap na matalinong grid. Piliin ang Lugao upang maprotektahan ang iyong proyekto sa pamamahagi ng kuryente.
